Автор МК Инна Пышкина, сайт kartonkino.ru

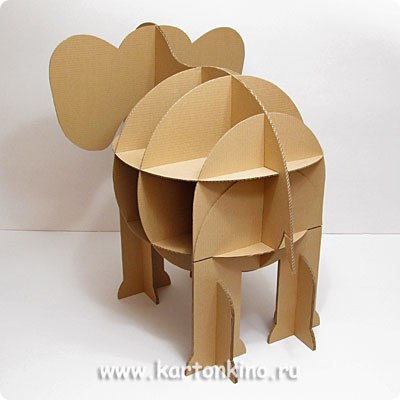

Вот так выглядит “слон в разрезе” (по терминологии знаменитого “укротителя” Глеба Шулейкина из “Полосатого рейса”

Задача сводится к тому, чтобы распечатать фрагменты, склеить их (клеем-карандашом) по схеме, совместив стороны синих рамочек, а затем вырезать шаблоны по контуру.
Схемы и фрагменты шаблонов можно скачать здесь:
Совет: при вырезании шаблонов для удобства прорези (необходимые для соединения деталей) лучше не вырезать. Тогда во время переноса изображения на картон достаточно будет отметить шилом (или остриём циркуля) углы прорезей, а потом карандашом по линейке провести линии разметки.

В файле для каждого шаблона указано количество деталей, которое необходимо вырезать из картона с его помощью. К примеру, профиль слоника — шаблон 1 — следует изготовить в 2-х экземплярах (это нужно для прочности). Причём обе заготовки лучше вырезать одновременно, положив друг на друга 2 листа гофрокартона лицевыми сторонами друг к другу. А для того, чтобы листы не смещались при работе, их можно скрепить по краям кусочками обычного скотча.

Вырезанные детали нужно склеить друг с другом изнаночными сторонами (достаточно пройтись клеем вдоль контура).

Склеить также нужно будет и детали для ног:

— каждую деталь, вырезанную по шаблону 2, – с двумя деталями по шаблону 3 (ниже на фото будет видно, как это должно выглядеть);

— детали по шаблону 4 – по 3 штуки.

Все остальные детали стеллажа из картона – одинарные.

Важно! С точки зрения прочности конструкции детали ног следует вырезать так, чтобы волны гофрированного слоя картона располагались вертикально.

После подготовительного этапа получился вот такой комплект:

Строго говоря, все шаблоны рассчитаны для трёхслойного гофрокартона толщиной 3 мм. Но если вы возьмёте, к примеру, коробку из-под холодильника, то толщина картона будет больше. В этом случае достаточно просто расширить прорези на недостающую величину.
В оригинале “Слоник” имеет следующие размеры: высота (от пола до головы) – примерно 82 см, длина (от хобота до хвоста) – примерно 110 см, ширина – около 52 см. И возможно кому-то захочется изготовить картонный стеллаж меньшего размера. Это тоже не проблема. Необходимо открыть файл с фрагментами шаблонов в Фотошопе и посредством масштабирования уменьшить каждый фрагмент на желаемую величину (в процентах). Опять же следует учесть, что изменятся и размеры прорезей. То есть на картоне ширину прорезей нужно восстановить до исходных величин.

Ну вот, а теперь самый приятный и быстрый этап – сборка картонного стеллажа.

В первую очередь собираем ноги и сверху в прорези вставляем главную деталь (профиль слоника).

Затем вставляем круглые детали туловища,

а также полочки и уши.

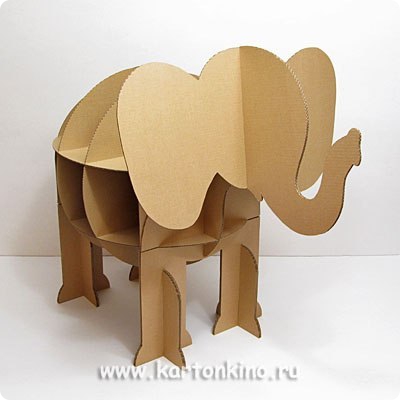

Готово! Получился симпатичный детский стеллаж для игрушек и книг, который может найти своё место в детской либо в различных детских учреждениях (в детских садах, библиотеках, центрах творчества и т.д.). И что немаловажно, он практически не требует финансовых затрат.



А вот и обещанная игрушка – тот же слоник, только в гораздо меньшем масштабе.

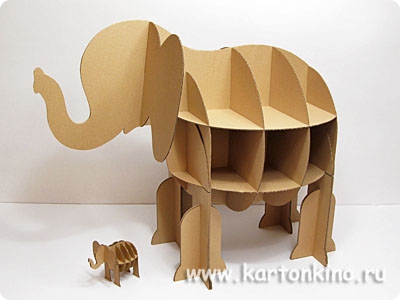

Для сравнения оба слоника вместе:

для маленького слоника
